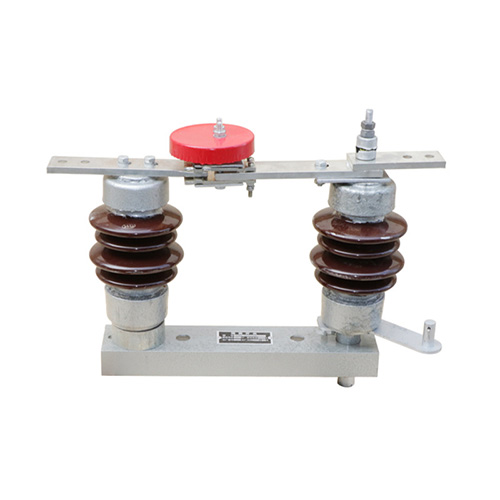

GW4-12系列户外高压隔离开关适用于三相交流50Hz，额定电压10KV的户外装置高压设备。作为有电压无负荷情况下,分断与闭合电路的开关设备使用。
一、该系列产品有下列品种：
接有无接地开关分：不接地、单接地、双接地。
按使用地区分：普通型、耐污型、高原型。
本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129(1984)《交流隔离开关接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规定的各项要求. 该系列产吕抗地震能力良好，能满足地震烈9度的要求(水平加速度4.9m/S2垂直加速度2.45m/S2)。
二、产品主要技术参数
|
项目
|
额定参数
|
|
额定电压 kV
|
12
|
15
|
20
|
|
最高工作电压 kV
|
12
|
17.5
|
24
|
|
额定电流 A
|
400
|
630
|
1250
|
2000
|
3150
|
|
2S热稳定电流（有效值） kA
|
12.5
|
20
|
31.5
|
40
|
50
|
|
动稳定电流（峰值） kA
|
31.5
|
50
|
80
|
100
|
125
|
|
额定
绝缘
水平
|
1min工频耐压
（有效值） kV
|
对 地
|
42
|
45
|
50
|
|
断 口
|
53
|
55
|
60
|
|
雷电冲击耐压
（峰值） kV
|
对 地
|
75
|
105
|
125
|
|
断 口
|
85
|
125
|
145
|
|
接线端子额定静拉力 N
|
500
|
500
|
500
|
三、使用环境条件
1. 海拔高度1000~3000m;
2. 环境温度不高于+40℃，不低于-30℃(高寒地区不低于-40℃);
3. 风压不超过700Pa(相当于风速34m/s);
4. 地震烈度不超过8度;
5. 覆冰厚度不大于10mm;
6. 安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动;
7. 支柱绝缘子污秽等级：普通型为0级、防污型为Ⅱ级。

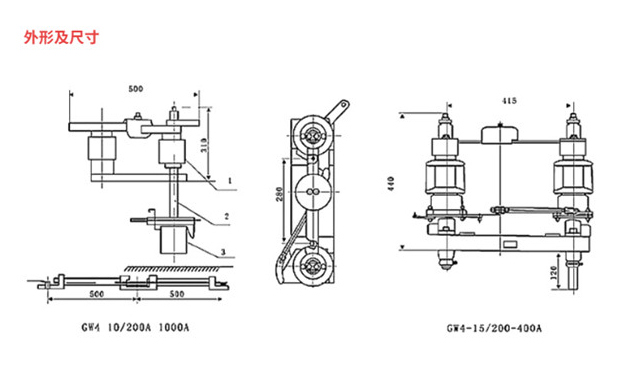

四、结构特点：
隔离开关为双柱式结构,制成单极形式.借助连杆组成三极联动的隔离开关.隔离开关由底座、绝缘支柱及导电部分组成.每极有两个瓷瓶,分别装在底座两端轴承座上,以交叉连杆连接,可以水平旋转.导电刀闸分成两半,触头接触处是在两个瓷柱的中间,分别固定在支柱瓷瓶的顶上.当操动机构操作时,带动两个绝缘支柱中的一个绝缘支柱转动90°,另一个绝缘支柱由于连杆传动也同时转动90°,于是刀闸便向同一侧方向分闸或合闸.接地刀闸是在垂直面(主刀闸在水平面)上运动的,它和主刀闸的联锁是通过本体的机械联锁或操动机构的联锁来实现的。
GW4-12型不接地开关配用CS11-1G、CSII人力操动机构，GW4-12型单接地配用CS8-6D型人力操动机构,电动机构配CX-1。
GW4-12(20)W型户外高压隔离开关是三相交流50Hz高压开关设备，用于额定电压10kV的电力系统中，作为有电压无负载时，分、合电路之用。
主刀与地刀共用CS8-6D型手力操动机构，机构输出轴上配有可靠的机械联锁装置。
五、订货须知
订货时请写明：
(1) 产品型号及名称;
(2) 额定电压、额定电流、动热稳定电流;
(3) 接线端拉力;
(4) 户外绝缘子爬电距离;
(5) 接地开关类型(Ⅰ型、Ⅱ型)及接地方式(单接地、双接地);
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压。
|
