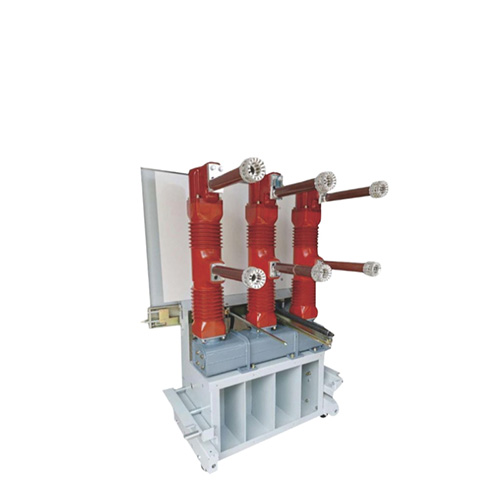

 LN2-40.5
LN2-40.5

LN2-40.5型六氟化硫断路器是三相交流50HZ的户内装置,可供工矿企业,发电厂及变电站作保护和控制之用,并可用在频繁操作场所,也可用于联络断路器。并可切合电容器组。

LN2-40.5型断路器配用3AF型弹簧操动机构手车,专门配置于KYN61-40.5型金属封闭式开关柜。
结构及性能
LN2-40.5型断路器灭弧室为自能旋弧膨胀式,综合应用旋弧纵吹原理及压气原理进行灭弧,具有很好的灭弧性能。LN2-40.5型断路器具有开断性 好,检修周期长,电寿命高,燃弧时间短,无操作过电压,机械可靠性高,零表压时能承受最高工作电压10分钟,能开断额定电流2次等特点,是您理想的不检修 的高压电器产品。
气体监控
带温度补偿自动监控的SF6密度控制表,该表既显示SF6气体压力,又可自动修正温度对压力的影响。当断路器内气体压力低于报警压力0.62±0.01MPA时,该压力表接点接通发出信号,当气体压力低于闭锁压力直0.59±0.01MPA时该压力表发出闭锁信号。

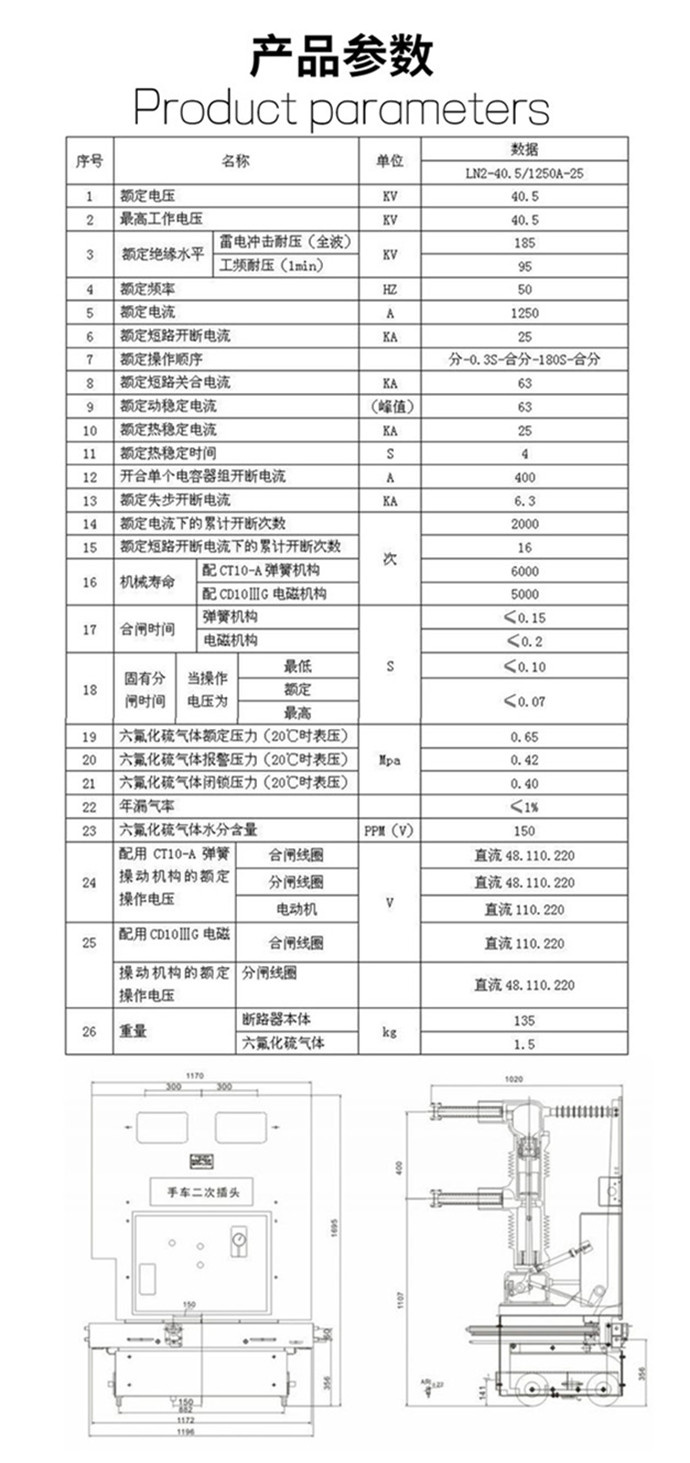

型号
电压( kV )
额定绝缘水平( kV )
额定 电流
额定 开断 电流
额定 关合 电流 动 稳定 电流 热 稳定 电流 (时间) 额定失步 开断电流
额定
最高
雷电冲击 耐压(全 波) 工频 耐压
A
kA
kA
kA (峰值)
kA(有效值)
LN2-40.5
35
40.5
185
95
1600
25
63
63
25 ( 4S )
6.5

电寿命(次)
合闸 时间 (不大于) 分闸时间 (不大 于) 开断电容 器组开断 电流
机械 寿命
额定 气压
信号 气压
闭锁 气压
年漏 气率 (不大于) 水分含量 ( V )
重量( kg )
20 ℃
断路器 本体
SF6 气体
开断 额定 电流 开断额 定开断 电流
S
S
A
(次)
MPa
PPm (V)
3000
16
0.15
0.06
800
6000
0.65 0.62 0.59
1%
150
135
1.5
