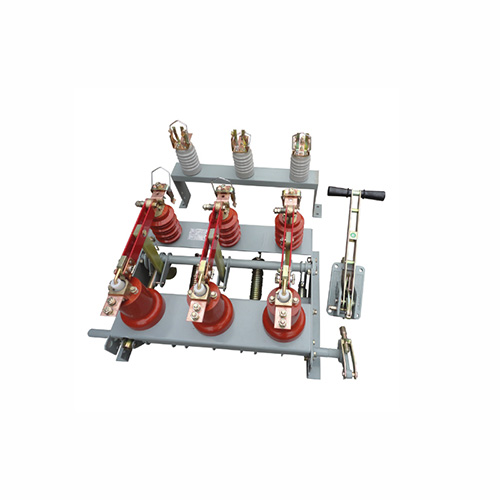

FN3-12负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用.
本负荷开关可配用CS3型及CS2
概述：
FN3-12户内负荷开关，适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，变可用作开断和闭合空载长线。空载变压器及电容器之开关。带有RN3型熔断型的负荷开关可切断短路，作保护之用。
使用环境条件
1、周围空气温度：+40℃~-10℃；
2、海拔不超过1000m；
3、相对湿度：不大于90%的户内场（+25℃）；
4、无导电性尘埃的环境中；
5、无破坏金属和绝缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸的危险的环境中。
技术参数：
|
型号
|
额定电压（kV）
|
最高工作电压（kV）
|
额定电流（kA）
|
动稳定电流（kA）
|
热稳定电流（kA/S）
|
|
FN3-12
|
12
|
12.7
|
400
|
25
|
10/2
|
|
负荷开关所配带的熔断器型及数据：
|
型号
|
额定电压（kV）
|
额定电流（A）
|
最大开断电流（kA）
|
最大断流容量（mva）
|
最大开断电流（kA）
|
|
RN3-3
|
3
|
10-50
|
40
|
200
|
24.5
|
|
75-100
|
24.5
|
|
200
|
36
|
|
RN3-6
|
6
|
10-50
|
20
|
200
|
14
|
|
75
|
14
|
|
100
|
19
|
|
200
|
25
|
|
RN3-12
|
12
|
|
12
|
200
|
|
|
10-50
|
8.6
|
|
75
|
8.6
|
|
100-50
|
15.5
|
|
|
